松江HJ-9705BA火災報警氣體滅火控制器接線安裝技術

1 概述：

HJ-9705BA 氣體滅火控制器是一款集火災報警、消防聯動和氣體滅火等功

能為一體的消防設備，按照《火災自動報警系統設計規范》GB 50116-2013 和氣

體滅火控制器國標 GB16806-2006，運用 SPI 總線、CAN 總線和 485 總線技術設

計而成的產品。

HJ-9705BA 氣體滅火控制器通過回路總線接入點型光電感煙火災探測器、

點型感溫火災探測器、中繼模塊、輸入/輸出模塊、手動火災報警按鈕、火災聲

光警報器、現場啟停按鈕、手自動控制盤、氣體釋放警報器等設備，實現火災

報警、聯動控制、氣體滅火等功能。

HJ-9705BA 氣體滅火控制器基本功能包括：

1）．實時監視各類火災報警探測器，可以通過菜單查看探測器的工作狀態，

包括正常、故障、火警、監管、實時數值等信息，并反映在顯示界面和分區面

板上。

2）．實時監視和控制各類輸入輸出模塊，可以通過菜單查看模塊的工作狀

態，包括正常、故障、啟動、反饋等信息，并可以通過菜單啟動或停止各類輸

入輸出模塊，進而控制各類消防設備的啟動和停止，這些信息和變化狀態同時

反映在顯示界面和分區面板上。

3）．對于接入系統的各類火災報警探測器、消防設備的狀態和信息變化，

氣體滅火控制器將記錄并保存，同時通過信息接口，可以與其他系統（包括火

災自動報警系統、消防控制室圖形顯示系統、樓宇自動化系統、城市消防報警

聯網系統等）連接。

2 主要技術指標：

2.1 工作電源： 交流電源（主電）：AC220V(+10% ~ -15%)，50±1Hz

 直流電源（備電）：DC24V，7Ah

2.2 輸出電源： DC24V，2A

2.3 使用環境： 溫度： -10℃～+50℃ 相對濕度≤95%（42℃±2℃）

2.5 系統容量： 報警回路 252 點；氣體滅火回路 252 點，可分 8 個分區。

2.6 配接設備： 可配接點型光電感煙火災探測器、點型感溫火災探測器、中

繼模塊、輸入/輸出模塊、手動火災報警按鈕、火災聲光警報器、現場啟

停按鈕、手自動控制盤、氣體釋放警報器等設備。

2.7 報警總線： 2 總線制，線徑：≥1.5mm2 ，總線長度≤1.0km

2.8 屬性識別： 自適應式

2.9 顯示功能： 液晶與 LED 指示燈

2.10 聲響功能： 蜂鳴器

2.12 執行標準： GB 4717-2005、GB16806-2006

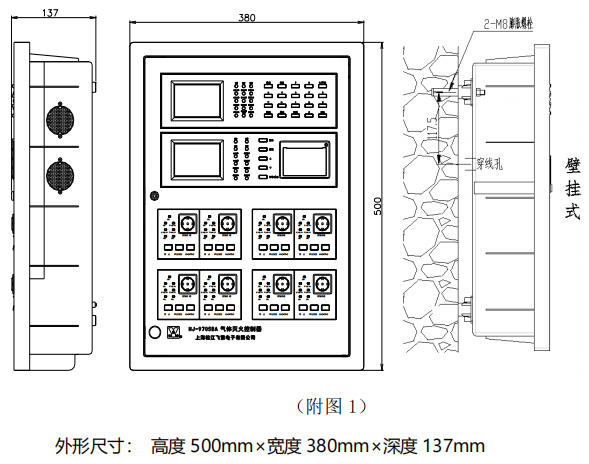

2.13 外形尺寸： 高度 500mm×寬度 380mm×深度 137mm（附圖 1）

3 外觀及安裝

3.1 外觀

HJ-9705BA 氣體滅火控制器,外觀簡潔大方，使用阻燃塑料、注塑工藝、

表面光滑、 門鎖；外形為長方體，適合壁掛安裝，安裝方便，不占用空間。

3.2 外形尺寸

3.3 安裝

HJ-9705BA 氣體滅火控制器采用壁掛式安裝方式，壁掛式即通過 2 只 M8

膨脹螺栓把控制器在安裝墻面上，膨脹螺栓孔為φ12mm，孔距為 260mm，深度根據所用膨脹長度選擇。

HJ-9705BA氣體滅火控制器通過總線和DC24V電源接入點型光電感煙火災探測器、點型感溫火災探測器、中繼模塊、輸入/輸出模塊、手動火災報警按鈕、火災聲光警報器、現場啟停按鈕、手自動控制盤、氣體釋放警報器等設備。

相關完整文件下載

HJ-9705BA氣體滅火控制器說明書.pdf
